Le câblage d’une gâche électrique avec bouton poussoir est l’un des montages les plus courants pour commander l’ouverture d’une porte à distance : un simple appui déverrouille la porte le temps voulu. Le principe est simple, mais quelques règles — tension adaptée, gâche à émission ou à rupture, section de fil correcte — font la différence entre une installation fiable et une gâche qui bourdonne ou refuse de s’ouvrir. Ce guide détaille le schéma de câblage, le matériel nécessaire et les étapes de pose, dans le prolongement de notre dossier gâches électriques.
Le saviez-vous ? Une gâche électrique classique consomme moins qu’une ampoule LED : c’est un simple électroaimant en basse tension. C’est le transformateur, et non la gâche, qui gère le passage du 230 V au 12 V.
Comprendre le fonctionnement d’une gâche électrique
Une gâche électrique remplace la gâche mécanique fixe d’une porte. Elle contient une bobine qui, alimentée, libère le pêne de la serrure et permet de pousser la porte sans actionner la poignée. Le déverrouillage est piloté par un contact : bouton poussoir, interphone, digicode ou contrôle d’accès. Dans le montage le plus simple, ce contact est un bouton poussoir.
Il existe deux grandes familles. La gâche à émission de courant se déverrouille quand elle reçoit du courant : c’est le cas d’usage classique avec bouton poussoir. La gâche à rupture de courant, à l’inverse, s’ouvre quand le courant est coupé, réservée aux issues de secours. Choisir le bon type est la première étape, comme le rappelle notre comparatif des gâches électriques.
Le matériel nécessaire au câblage
Avant de câbler, réunissez le bon matériel. La liste est courte mais chaque élément doit être compatible en tension.
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Gâche électrique | Déverrouille la porte | Type à émission, 12 V AC/DC |

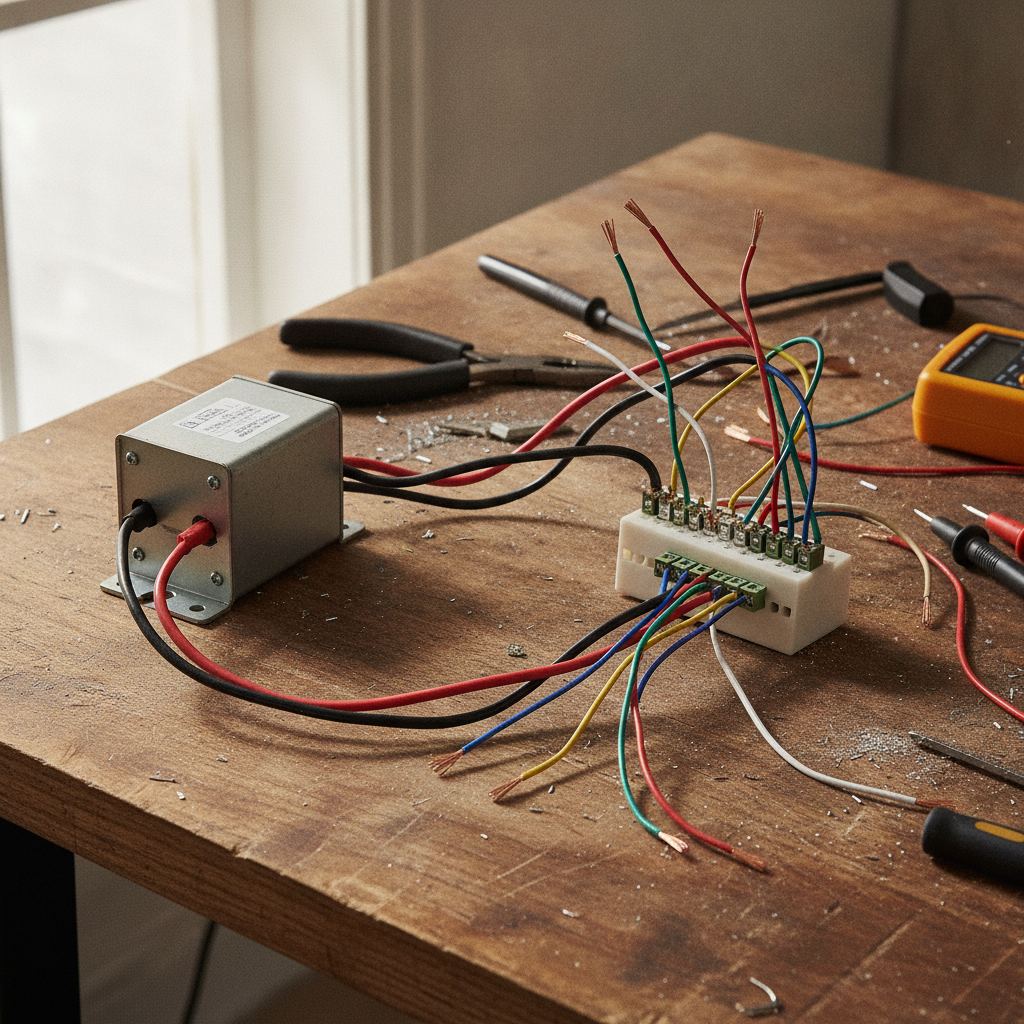

| Transformateur | Convertit le 230 V en 12 V | Puissance adaptée à la gâche |

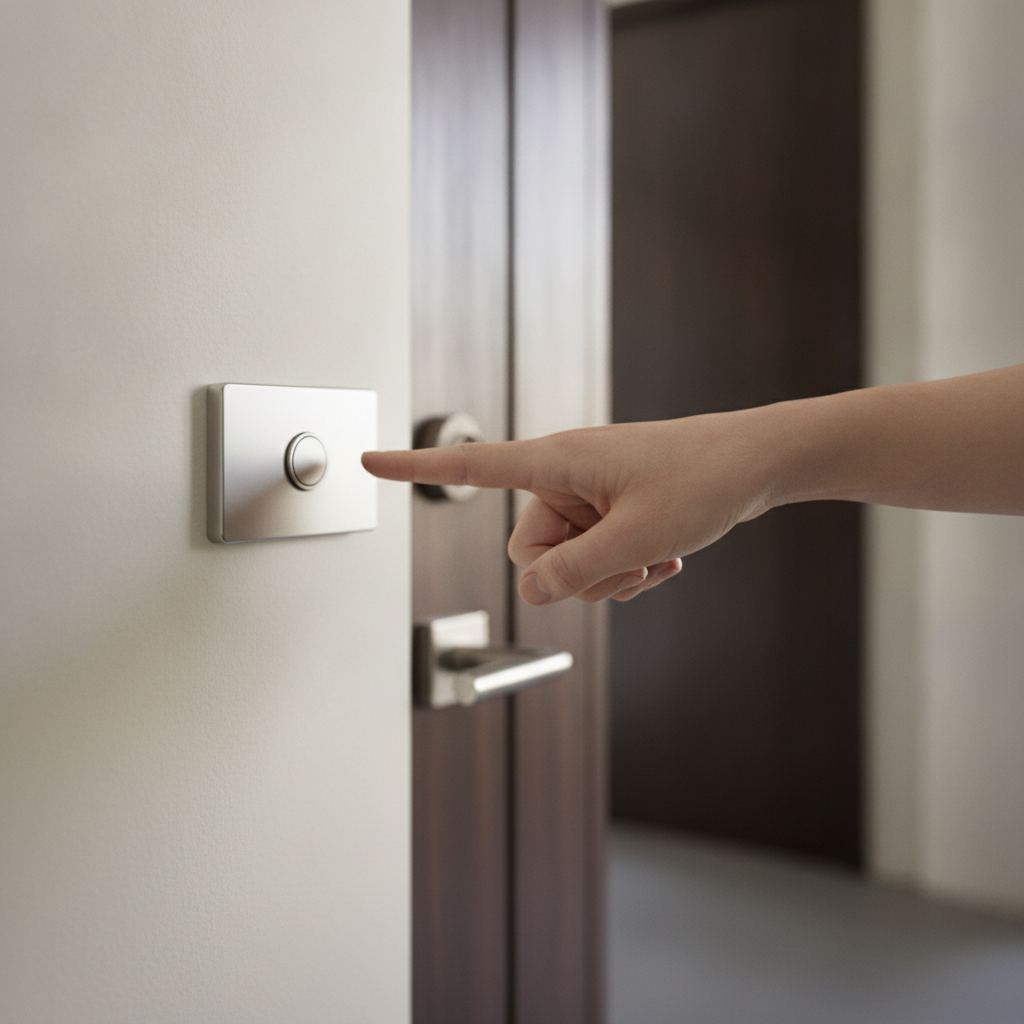

| Bouton poussoir | Ferme le circuit à l’appui | Contact NO (normalement ouvert) |
| Fil basse tension | Relie les composants | 0,75 à 1,5 mm² selon distance |
💡 Astuce : le bouton poussoir doit être à contact « normalement ouvert » (NO). Un bouton à contact fermé maintiendrait la gâche alimentée en permanence, ce qui la ferait chauffer et déverrouillerait la porte en continu.
Le schéma de câblage avec bouton poussoir
Le principe tient en une phrase : le bouton poussoir est monté en série sur l’un des deux fils entre le transformateur et la gâche. Concrètement, le circuit forme une boucle : borne 12 V du transformateur → gâche → retour vers le transformateur, avec le bouton poussoir intercalé sur ce trajet.
Au repos, le bouton est ouvert : aucun courant ne circule, la porte reste verrouillée. Dès qu’on appuie, le contact se ferme, le courant alimente la bobine et la gâche se déverrouille. Quand on relâche, le circuit se rouvre et la porte se reverrouille. C’est cette logique « appui = ouverture » qui rend le montage à la fois simple et sûr.
À retenir : gâche + transformateur + bouton poussoir en série = le trio de base. Le bouton ne fait que couper ou établir le circuit d’alimentation de la gâche, rien de plus.
Les étapes d’installation pas à pas

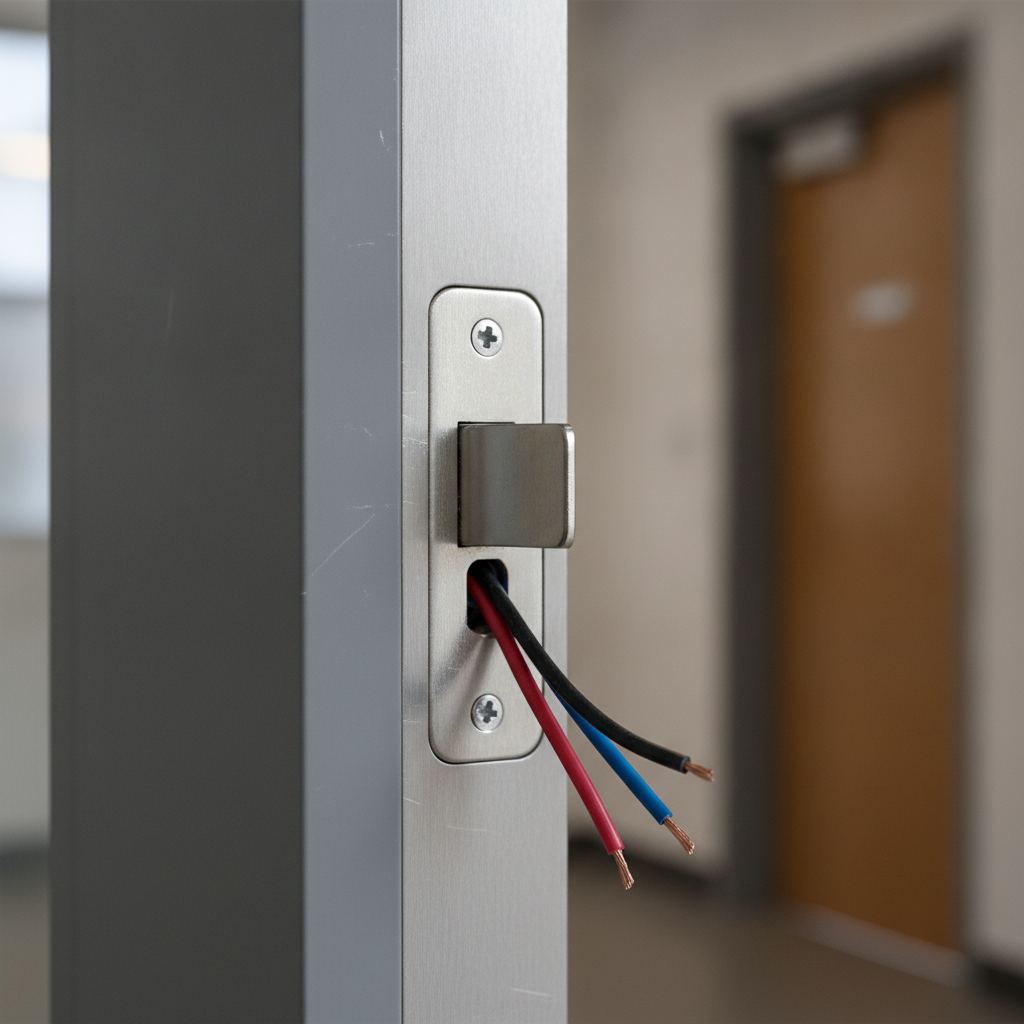

Voici le déroulé type d’une pose maîtrisée. Coupez d’abord le 230 V au disjoncteur avant tout raccordement du transformateur. Encastrez la gâche dans le montant, à la place de la gâche mécanique, et vérifiez l’alignement du pêne. Tirez les fils basse tension jusqu’au bouton poussoir et au transformateur. Raccordez le transformateur au 230 V côté primaire, puis reliez la gâche et le bouton poussoir côté 12 V. Remettez le courant et testez plusieurs appuis pour vérifier le déverrouillage franc.
Les erreurs de câblage à éviter
Trois erreurs reviennent souvent. Se tromper de tension : brancher une gâche 12 V sur du 24 V la grille en quelques secondes. Négliger la section de fil sur les longues distances, ce qui provoque une chute de tension et un déverrouillage faible. Confondre gâche à émission et à rupture, ce qui inverse toute la logique du montage. Un contrôle méthodique avant la mise sous tension évite ces pièges.
⚠ Attention : le raccordement au 230 V du transformateur relève de l’installation électrique. Coupez toujours le disjoncteur avant d’intervenir et, en cas de doute, faites valider le montage par un professionnel. La basse tension est sûre, le 230 V ne l’est pas.
